車載型ミニクレーン

車載型ミニクレーンのブーム調整部は何ですか？

1. ブームの長さを手動で 3 位置に調整可能 (ピン付き)。

2. ブーム角度を手動で 3 段階に調整可能 (ピン付き)。

3. ブームは 360 度回転します (死角なし)。

車載ミニクレーン500kg、1000kgのブーム伸長寸法と耐荷重はどのくらいですか？

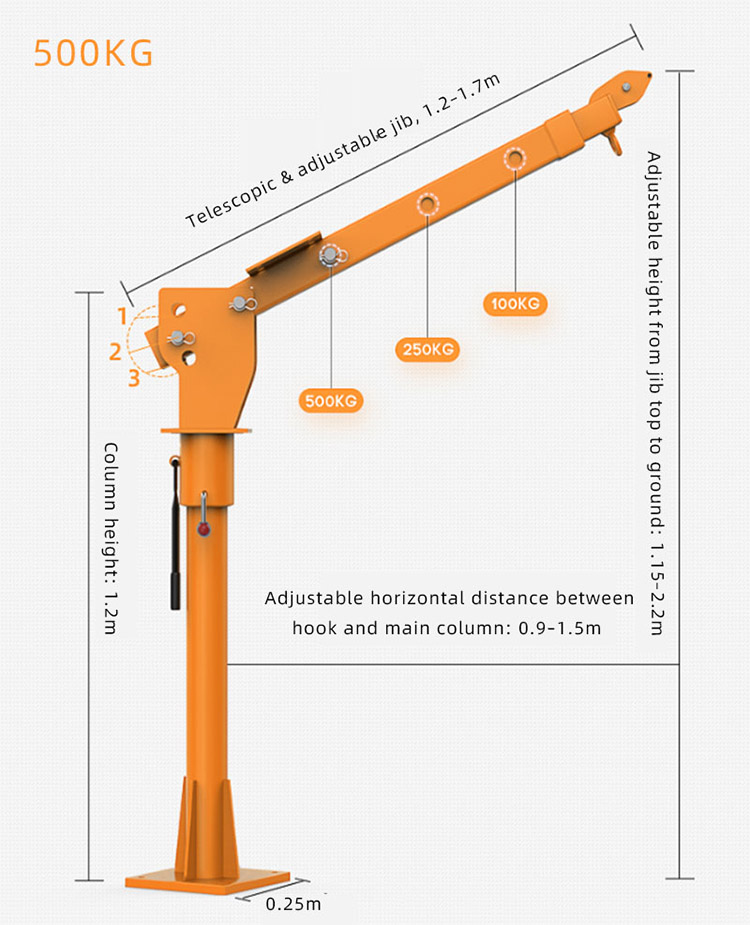

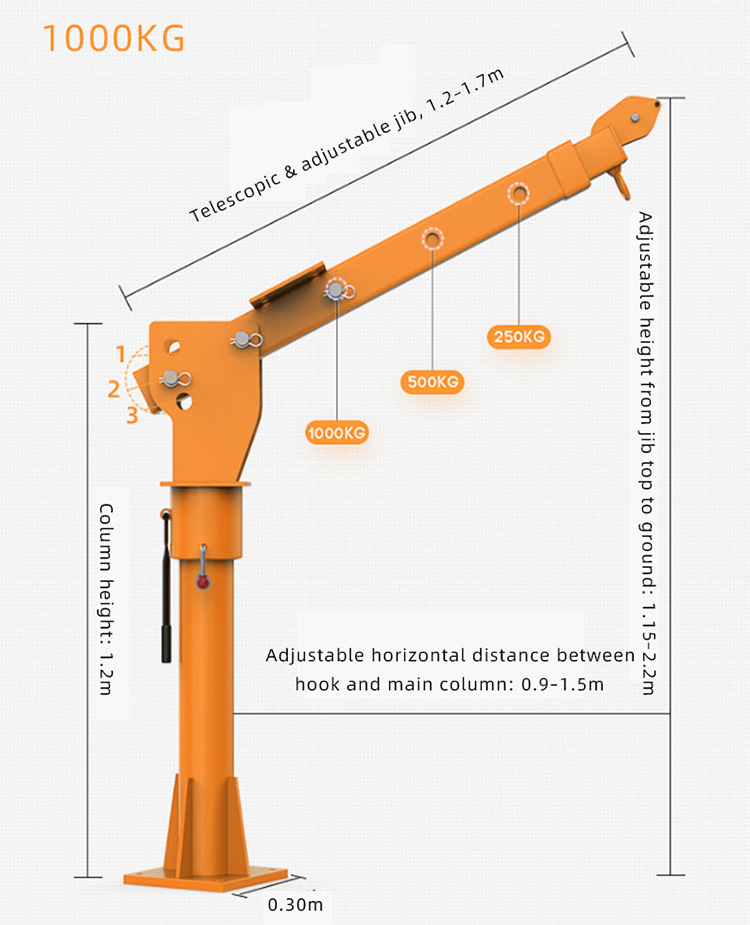

500 kg ブームの伸縮長範囲は、1.2 メートル (耐荷重 100 kg)、1.4 メートル (耐荷重 250 kg)、1.7 メートル (耐荷重 500 kg) です。 1000 kg ブームの伸縮長と耐荷重範囲は、250 kg、1.4 メートル (耐荷重 500 kg)、および 1.7 メートル (耐荷重 1000 kg) です。

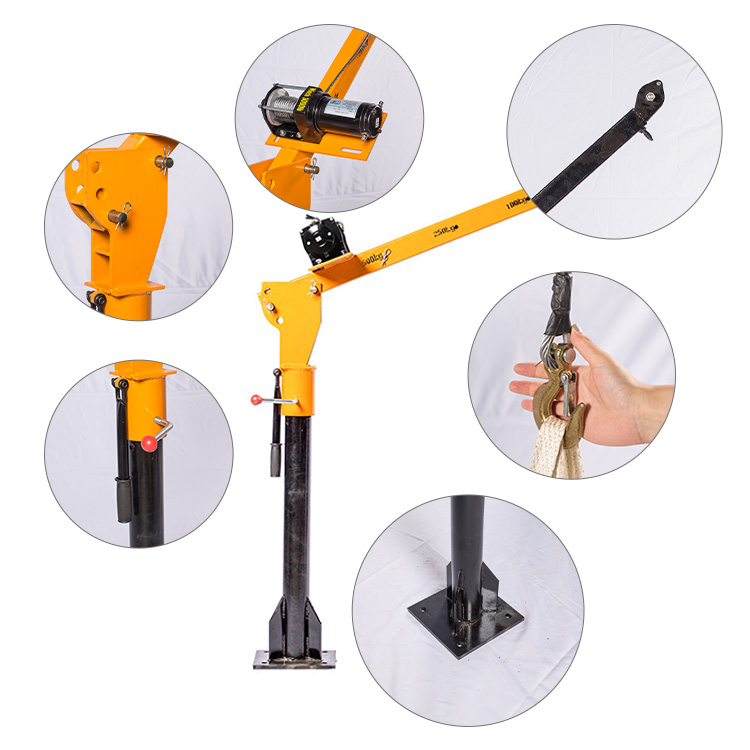

製品詳細

1. 厚みのあるベース:この車両搭載型ミニ クレーンは高品質のスチール製で、安定性と安全性を確保するために 4 穴ネジで固定されています。

2. 強化フック:脱落を防ぐロックタブ付きの高強度フック。重くて硬い物でも滑らずに保持でき、安全性を確保します。

3. 方向位置決めロック:ブームをロックして回転を防止し、吊り上げの安全性を高めます。

4.ブームピン:3 つの位置調整により、さまざまな高さの要件に対応し、使いやすさが向上します。

5.モーターベース:ブームに厚肉鋼板を溶接し、安定したモーター動作を実現する専用モーターベースを形成。

6. フロントアームプーリー:埋め込みベアリングとロープ止めピンにより吊り上げの安定性が大幅に向上します。

設置方法

準備：高力ボルト、ワッシャー、レンチをご用意ください。車載用ミニクレーンのフレーム強度を確認し、車両重心に近い取付位置を選定してください。

ベースの固定:フレームに厚みのある鋼板を追加します。クレーンベースを鋼板とフレームに合わせて穴を開け、ボルトで締め付けます。完全溶接による補強も可能です。

本体の組み立て：プレッシャーベアリングをコラムに取り付け、コラムをベースに固定します。ロッカーアーム、テレスコピックブームを順番にコラムに取り付け、ネジで固定します。

システムの接続:電動・油圧ポンプを取り付け、オイルパイプとワイヤーハーネスを接続し、電動ウインチを固定し、ワイヤーロープをブームプーリーに通します。

テストと承認:昇降、回転、制限機能をテストします。ボルトのトルクとパイプラインのシールを確認し、緩みや漏れがないことを確認してください。

車載型ミニクレーンは全体構造がシンプルでコンパクトで、耐荷重は500kgと1000kgです。河北盛宇巻上機械製造有限公司カスタマイズされた1.5トンおよび2トンモデルをサポートします。お問い合わせについては、ホットライン 15133220087 (WeChat の番号と同じ) にお電話いただくか、電子メールでお問い合わせください。kate@syhoist.com。お問い合わせを歓迎します!
