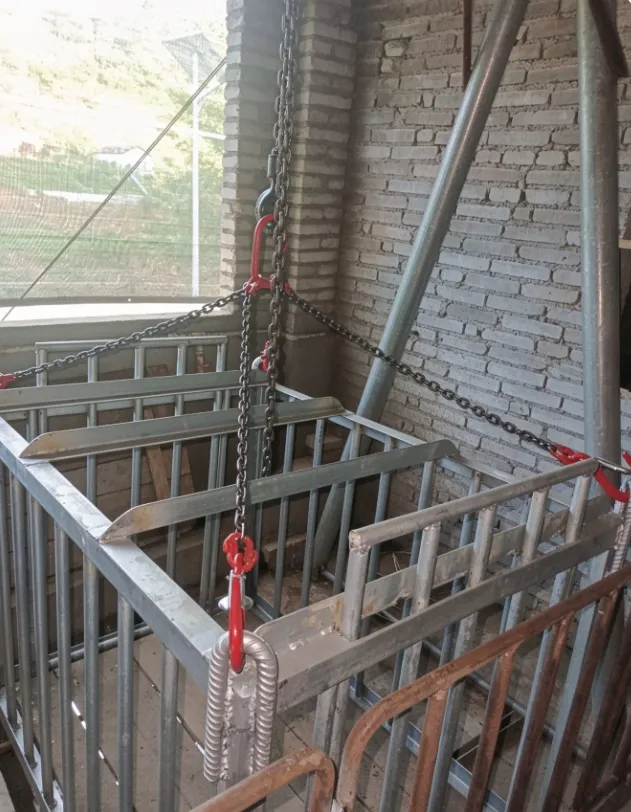

4 脚スリングの 4 本の脚すべてに実際に荷重がかかっていますか?

4本足スリング多くの場合、「4 本の脚すべてに均等に荷重を分散する」ことが当然のことと考えられています。しかし、現場での測定と一般的な計算によると、重心のオフセット、脚間の長さの許容差、スリング角度が大きすぎるなどの一般的な条件下では、実際に荷重を支えているのは 2 ～ 3 本の脚だけであり、1 本の脚の張力は垂直揚力の理論値の 1.5 ～ 2 倍、あるいはそれ以上に達する可能性があることが示されています。ご注文の際は、その重量に合わせて構成をカスタマイズできるよう、実際の吊り上げ重量を明確に記載する必要があります。

I. 4 本の脚すべてに荷重がかかっていますか?まずは「理想的なケース」の条件を整理する

のために四本足スリング4 つの脚すべてに均一な荷重分散を実現するには、4 つの条件を同時に満たす必要があります。荷重の重心が 4 つの吊り上げ点の幾何学的中心と正確に一致することです。 4 本の脚の有効作動長はまったく同じです。 4 つのフックにかかる荷重の方向は垂直下向きです。荷重は剛体であり、リフト中にねじれはありません。これらの条件のどれかが満たされない場合、負荷は「最も短い脚と最も高いコーナー」に集中します。 4本脚で実際に必要な耐荷重に応じてご注文ください。

II. 4 番目の脚は「スタンバイ」です: これが荷重が外側に移動する方法です

1. オフセット重心:

金型、機械フレーム、箱型の荷物の重心が正確に中心にあることはほとんどありません。重心が 1 つの角に移動すると、その角にある脚が総重量の 40% ～ 50% を負担し、他の 3 本の脚を合わせた重量は 60% 未満になります。

2. 長さの許容差:

チェーンリンクの長さの累積公差とポリエステルスリングの不均一な初期伸びは、硬い荷重に作用する 0.5% ～ 1% の長さの違いで、最も短い脚が荷重の不均衡な負担を担うのに十分であることを意味します。

3. 過度のスリング角度:

脚と垂直線との間の角度が大きいほど、水平成分が大きくなり、1 本の脚の張力も比例して増加します。角度が90°を超えると危険度が全く異なります。

Ⅲ．現場での運用のための 3 つの鉄則

1. 4 脚スリングのフックは、荷物の重心の真上に配置する必要があります。実際に吊り上げる前に、荷物を地上 100 ～ 200 mm の高さに保持してインチアップテスト吊りを行い、滑りや異常な傾きが無いことを確認してください。

2. 脚間の角度は原則として 90°を超えてはなりません。そのような場合は、単にスリングのトン数を増やしてスリングを強制するのではなく、スプレッダー ビームまたはイコライジング ビームを設置してください。

3. 使用前に毎回目視検査を行ってください。タグが読みやすく、4 つの脚すべてが同じ長さで、チェーン/スリングに変形や切断がなく、端の金具に開きや亀裂がないこと。

IV.お問い合わせ、価格比較、お試し注文大歓迎

河北盛宇昇降機械製造工場生成する四本足スリング年間を通じて、1 ～ 50 t の容量範囲をカバーし、1 脚、2 脚、3 脚、および 4 脚構成、およびカスタマイズされたスプレッダー ビーム ソリューションをサポートしています。サンプルユニットは、現場でのトライアルリフト検証用に入手可能です。

新規および既存のお客様は、お問い合わせ、価格の比較、試用注文のサンプルのリクエスト、大量購入についてのご相談、または直接注文する— 試用中の単一セットであっても、大量購入の完全なコンテナであっても、契約が署名され生産がスケジュールされる前に、上記の 5 つの条項に基づく書面による技術的確認を提供できます。

電話番号:15133220087 (WeChatと同じ) |電子メール: Kate@syhoist.com
